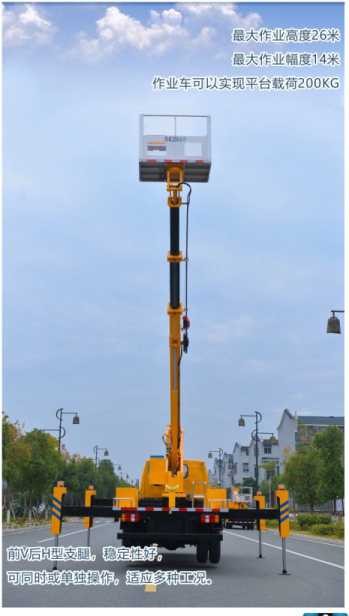

高空作业车主要技术参数
**工作高度 |
26m |
水平回转范围 |
360°全回转 |
**作业幅度 |
14m |
支SB横跨距 |
4160/4200. 4530/4770mm |
平台额定载荷 |
200kg |
液压額定系统压力 |
20Mpa |
液压系统**流量 |
30 L/min |
|
|
![/202204/1650445060_31fd7394db3e068ac362.jpg](/public/uploads/202204/1650445060_31fd7394db3e068ac362.jpg)

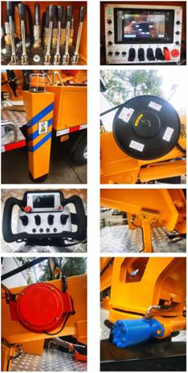

外观图 一一细节部分
![/202204/1650445144_b7c806eb22d0eacf56da.png](/public/uploads/202204/1650445144_b7c806eb22d0eacf56da.png)
基本功能及配置
平台360。回转,采用进口封闭 式摟动H形式或电机驱动形式,工作 灵活方便,安全可靠・
基本功能及配置 |
|
名称 |
简要说明 |
上下车自动互锁装宣 |
用于上下车互锁,防止误操作发生危险 |
支腿检测功能 |
当支腿出现不受力情况,智能限动,保护安全,选装 |
水平检测功能 |
实时检测整车是否水平 |
应急电动应急泉 |
当发动机及主泉发生故障时,可将工作人员送回到地面 |
紧急停止装置 |
用于素急停止操作 |
夜间安全**示装置 |
在车辆上有工程频闪灯,照明灯 |
整车水平状态测试仪 |
可检测整车横向堀向两个方向倾斜状态 |
发动机点火炮火 |
在地面和平台处可对发动机诳行点火,熄火**,防二次启动 |
![/202204/1650445205_7e8aed6fd36c8235e554.png](/public/uploads/202204/1650445205_7e8aed6fd36c8235e554.png)
底盘 |
江铃 |
发濒 |
柴油康明斯发动机,国六排放 |
驾驶室 |
单排座,可乘坐3人,驾驶宿配着空调,方向助力 |
围板及走台板 |
不锈钢围栏及防滑走台板 |
取力系统 |
手动操作 |
工作平台 |
1400x650x1150 |
骨架形式 |
四节六边型工作皆,同步伸缱 |
回转装置 |
360度连续回转 |
支腿 |
前V后H型,单独可调 |
操作 |
工作平台和地面遥控器电气操作 |
**系统 |
电液比例**系统,也可选装员载比例系统, 实现双动作同步,实现无級调速 |
调平系统 |
液压自动调平 |
通过工作臂的折叠、变幅、回转将作业人员和作业 工具送到指定的高空作业位置进行高空作业。
适用标准
供货方应使用**颁布执行的**标准、行业标 准,在用户方同意时可以使用其他性能更高的标准。行 业标准中已对产品质量做出规定的条款,供货方所提供 的产品性能应达到**标准。当以上标准中的条款与本 技术条件发生偏差时,应以本技术条件为准。

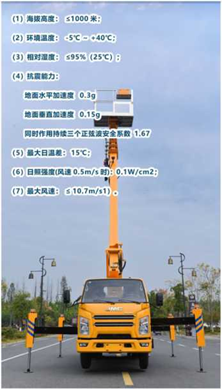

使用环境条件
![/202204/1650445374_80cc2b88f2ff3c8f8001.png](/public/uploads/202204/1650445374_80cc2b88f2ff3c8f8001.png)
|
项目 |
单位 |
数据 |
|
尺寸参数 |
总长 |
mm |
7995 |
|
总寛 |
mm |
2330 |
||
总高 |
mm |
3260 |
||
质量参数 |
乘坐人数(含驾驶员) |
人 |
3 |
|
总质量 |
kg |
9350 |
||
主 要 性 能 参 数 |
工作平台额定载荷 |
kg |
230 |
|
**作业高度 |
m |
26 |
||
**作业高度时作业幅度 |
m |
4.5 |
||
**作业幅度 |
m |
15 |
||
**作业幅度时作业高度 |
m |
5.36 |
||
支腿跨距 |
横向 |
mm |
4100/4200 |
|
纵向 |
mm |
4500/4700 |
||
皆架变幅时间 |
s |
100 |
||
臂架回转速度 |
s/r |
75 |
||
疝用时间 |
s |
40 |
||
行 驶 参 数 |
前悬 |
mm |
1155 |
|
后悬 |
mm |
2470 |
||
后伸 |
mm |
555/460 |
||
轴距 |
mm |
3815 |
||
**行驶速度 |
Km/h |
110 |
||
**小离地间隙 |
mm |
195 |
||
接近角 |
• |
22 |
||
离去角 |
|
11 |
主要液压元件清单
序号 |
货物名称 |
规格 |
产地 |
制造商名称 |
单位 |
数・ |
1 |
小臂油紅 |
63/35-380*650 |
河南 |
河南汇博 |
只 |
1 |
2 |
上霄油U |
100/63-1022,1403 |
河南 |
河南汇博 |
只 |
1 |
3 |
下臂油缸 |
100/63-1076*1535 |
河南 |
河南汇博 |
只 |
1 |
4 |
垂直油紅 |
80/55-500 |
河南 |
河南汇博 |
只 |
4 |
5 |
水平油缸 |
50/28-800*1100 |
河南 |
河南汇博 |
只 |
4 |
6 |
伸缩油紅 |
63/35-1000,1300 |
河南 |
河南汇博 |
只 |
1 |
7 |
平衡阀 |
25160BF |
江苏扬州 |
扬州中梅 |
只 |
3 |
8 |
液压锁 |
S0-K8L-41B |
江苏扬州 |
扬州中梅 |
只 |
4 |
9 |
液压锁 |
S0-K8L-43 |
江苏扬州 |
扬州中梅 |
只 |
1 |
10 |
多路阀 |
DL-8G |
江苏扬州 |
扬州中梅 |
只 |
1 |
11 |
集成块 |
ZMFB-14 (6 联) |
江苏扬州 |
扬州中梅 |
|
1 |
12 |
节流阀 |
GKZ-14 |
江苏扬州 |
扬州中梅 |
只 |
2 |
13 |
交叉溢流阀 |
VLP40-DI-38 |
江苏扬州 |
扬州中梅 |
只 |
1 |
14 |
回转支承 |
QWD730.20 |
山朱烟台 |
烟台浩阳 |
台 |
1 |
15 |
减速机 |
CW-28 |
湖北随州 |
随州亿丰 |
台 |
1 |
16 |
齿轮泵 |
CB-FC25 |
安徴合肥 |
合肥赛源 |
台 |
1 |
17 |
液压马达 |
BMP-50 |
鏡江 |
鎮江大力 |
台 |
1 |
18 |
绞车马达 |
BMT-100/PHF |
镇江 |
镇江大力 |
台 |
1 |
^^^33出具正规底盘合格证、整车合格 |
证、全国统一机动车上户**、随车工具、车辆质保手
册、全国服务站名录等。
