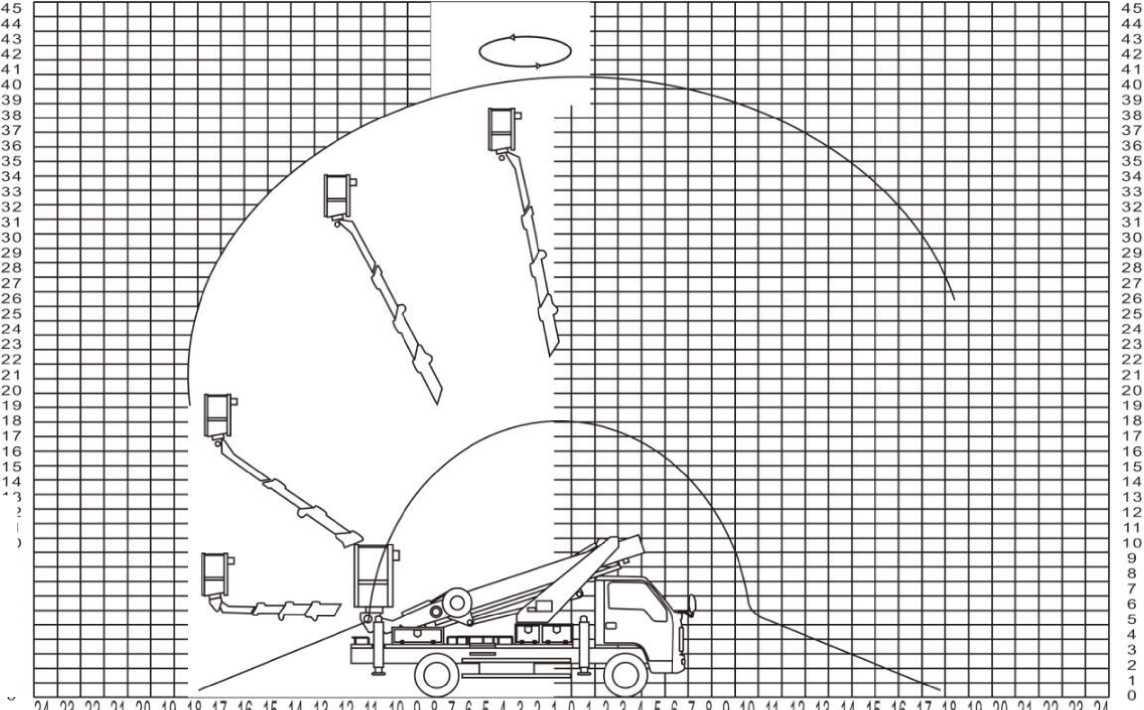

国六黄牌45米高空作业车工作范围曲线图
|
**工作高度 |
45m |
水平回转范围 |
360度全回转 |
|
**作业幅度 |
24m |
支腿纵横跨距 |
4500/6800mm |
|
平台额定载荷 |
200kg |
液压额定系统压力 |
18Mpa |
|
液压系统**流量 |
30L/min |
|
|
主要技术参数:
|
序号 |
名称 |
型号、规格 |
|
|
1 |
整车品牌 |
程力威牌-高空作业车 |
|
|
2 |
产品型号 |
CLW5170JGKD6 |
|
|
3 |
底盘型号 |
DFH1180EX8 |
|
|
4 |
作业高度 |
45米 |
|
|
5 |
支腿 |
方式：刖V后H型，单独可调 数量:4支 操控:单独可调也可联动 |
|
|
工作斗参数 |
折叠尺寸 650*1800*1100 展开尺寸 1100*3100*1100 额定载荷200kg |
||
|
主操作 |
操作位置:转台、无线遥控操作。 操控形式:ZYK总线**系统，电液比例**系 统，实现无级调速 |
||
|
6 |
围板及走台板 |
不锈钢围栏及防渭走台板 |
|
|
7 |
臂架结构形式 |
7节（45米）工作臂，同步伸缩 |
|
|
8 |
回转装置 |
双向360度连续回转，吊篮360°回转 |
|
|
9 |
发动机 |
根据环保公告确定 |
|
|
10 |
整车尺寸 |
7780*2500*3900 |
|
|
11 |
总质量 |
16750kg |
|
|
12 |
整备质量 |
16555kg |
|
|
13 |
轴距 |
3950mm |
|
|
14 |
环保/免征 |
是/是 |
主要性能特点
•支腿采用前V、后H型结构，受力面更大、稳定性更高；能防止车大梁 变形或断裂。支腿单独可调，可根据作业地面环境，单独调节每个支腿， 即使地面凹凸不平，也能使整车调整到平稳状态，所有支腿装有支腿报 闪灯，用于作业时支腿示廓、发出光报**信号。
主要配套液压、电器件：平衡阀、**器等均为进口件，全比例系统配 座椅。车辆配制双向液压锁、双向带锁平衡阀、液流阀、液压油缸、发 动机启停应急泵、操作系统及其**电脑等主要部件均采用国内知名品 牌，核心部件采用进口件。换向平稳，操作灵活方便；支腿与工作臂互 锁，安全可靠，防止误操作。•底盘采用江铃国六底盘,配有空调/方向盘采用液压助力。
•下车支腿操作箱配备照明灯，方便晚上工作，配置整车水平仪,保证车 辆水平，确保安全。
• 45米高空作业车采用伸缩式直臂结构，上装韩国进口，转台可操作，也 可遥控器操作，可360度回转，四液压支腿，工作斗**承重200公斤， 不锈钢围板、花纹防滑走台板。
•电脑**，自动限幅，危险工作报**，安全性能**。下车有显示器， 实时显示整车作业工况。
|
•作业臂为四边形7节伸缩式,同步伸缩，结构紧凑，作业效率高,作业 范围大。伸缩油缸外置，链条伸缩机构,更容易观察故障点,方便维修。 |
•整车电器采用CAN总线**系统，线路整齐、简易。整车有三处操作： 平台操作，也可在地面用有线或无线操作，更方便观察作业空间，安全 可靠，工作效率高。
进口关键件明细表
|
名称 |
** |
简介 |
备注 |
|
电液比例阀 |
美国/德国 |
主要**上车各动作供油 量，用于调节速度、动作平 稳 |
|
|
电器**器 |
德国 |
CAN总线**系统，（相当 于电脑CPU）智能**各动 作及安全保护装置，免维修 |
|
|
电磁换向阀 |
** |
上车各动作选择切换，各动 作自动互锁，安全可控性 |
|
|
双向平衡阀 |
意大利 |
自锁功能，防止油管爆裂工 作臂、平台自动卜洛，安全 保护，还可以保证动作平稳 |
|
|
电动泵 |
** |
整车动作的应急动力源，承 载压力咼、效率咼、寿命长 |
|
|
接近开关 |
日本 |
检测转台回转角度 |
|
|
行程开关 |
德国 |
上、下车互锁，动作限位 |
|
|
回转摆动缸 |
意大利 |
带动平台回转 |
|
