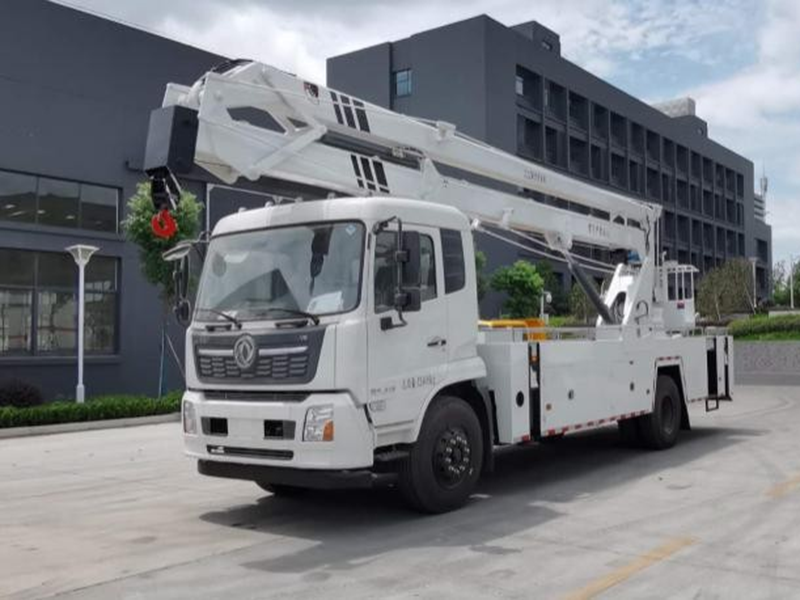

底盘配置：康明斯 B210 国六发动机，210 马力， 2315 排半驾驶室， 东风德纳前桥 5 吨/后桥 10 吨 法士特 8JS75 变速箱 250 大梁，断气刹。
主要特点：
1、臂架和支腿均采用高强度钢板 HQ60/5.0 对焊成型，受力大，强度高；
2、H 型支腿稳定性好，支腿可同时或单独操作，操作灵活，能适应多种工况；
3、转台双向 360°回转，采用了齿轮传动式减速机构；（具有自润滑和自锁功能）
4、上车操作采用集成电控阀块模式，布局美观，操作平稳，维护方便；
5、下车与上车互锁，操作安全、可靠；
6、上车操作通过节流阀实现无极调速；
7、吊篮采用外置拉杆机械式调平，更加稳定和可靠；
8、转台和吊篮设有启动和熄火开关，操作方便，节省燃油；
9、配置应急泵，发动机或者齿轮泵发生故障，可以用于应急收车；

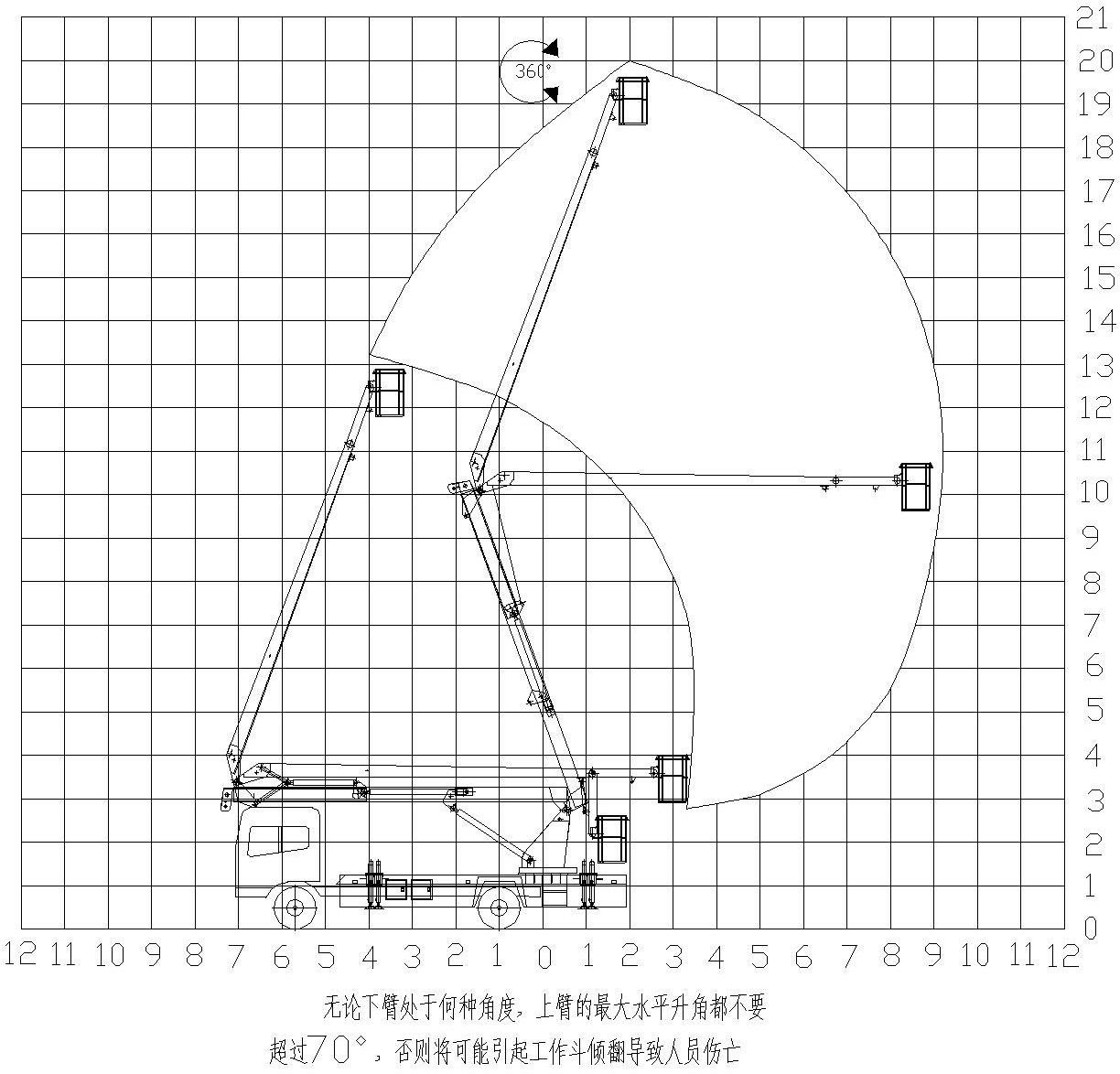

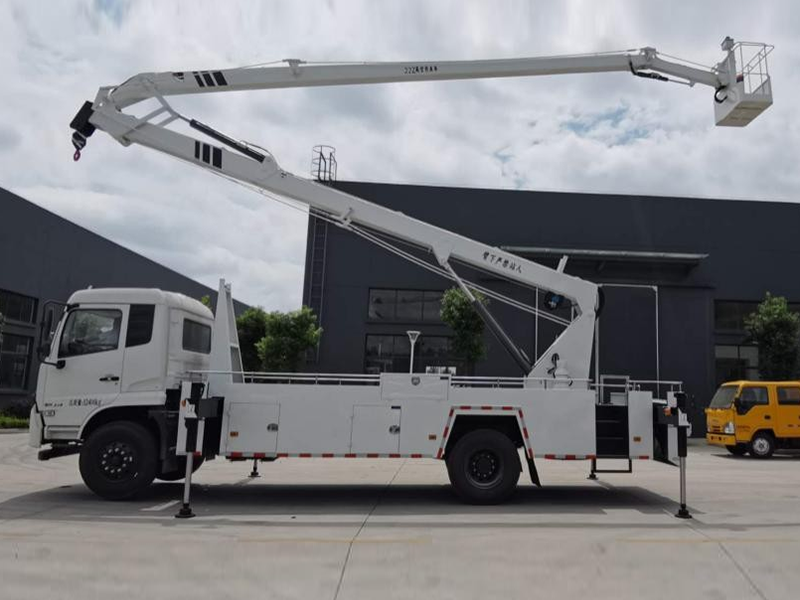

作业工况图
1、高空作业车工作用途
通过工作臂的折叠、变幅、回转将作业人员和作业工具送到指定的高空作业位置进行高空作业。
2. 适用标准
供货方应使用**颁布执行的**标准、行业标准，在用户方同意时可以使用其他性能更高的标准。行业标准中已对产品质量做出规定的条款，供货方所提供的产品性能应达到**标准。当以上标准中的条款与本技术条件发生偏差时，应以本技术条件为准。
引 用 有 以 下 标 准 ： 1）GB/T9465《高空作业车》
2） GB3766 《液压系统通用技术条件》
3） GB7258《机动车运行安全技术条件》
4） GB1589 《汽车外廓尺寸载荷及质量限值》
5） GB4785 《汽车及挂车外部照明和光信号装置的安装规定》
6） GB11567.1.2 《汽车和挂车侧面及后下部防护的要求》
7） QC/T252 《专用汽车定型试验规程》
8） JB/ZQ3011 工程机械焊接通用技术条件
9） JG5099 《高空作业机械安全规则》
10） CCAP-C11-01-2014 《强制形产品认证实施细则 汽车》
3、使用环境条件
1)海拔高度： ≤5000 米
2)环境温度： -35℃ ～ +40℃
3)相对湿度： ≤95%（25℃）
4) 抗震能力： 地面水平加速度 0.3g
地面垂直加速度 0.15g 同时作用持续三个正弦波安全系数 1.67
5) **日温差： 15℃
6) 日照强度(风速 0.5m/s 时)：0.1W/cm2
7)**风速： ≤ 10.7m/s1）
4、 主要技术参数
|
车型 号 |
CLW5120JGK6HX |
|||||||
|
主要技术参数 |
底盘型号 |
长×宽×高（mm） |
后悬 |
总质量 （Kg） |
轴距 |
发动机排 放 |
||
|
DFH1180EX8 |
9400*2480*3900 |
2540 |
12400 |
4700 |
国VI |
|||
|
|
|
|
|
|
|
|||
|
上装基本配置 |
臂架 |
臂架形式 |
三节折臂 |
|||||
|
材料 |
高强度钢板HQ60/5mm |
|||||||
|
臂架截面 |
四边形 |
|||||||
|
起伏角度 |
0°-70°(相对水平面) |
|||||||
|
作业工况 |
**作业高度 |
20m |
||||||
|
**作业高度时 作业幅度 |
2.4m |
|||||||
|
**作业幅度 |
9m |
|||||||
|
**作业幅度时 作业高度 |
11.2m |
|||||||
|
回转 |
双向 360°连续回转 |
|||||||
|
吊臂 |
**起吊质量 |
900Kg |
||||||
|
伸缩起重臂 |
伸缩长度 2m |
|||||||
|
**起吊高度 |
11.5m |
|||||||
|
**起吊幅度 |
9.2m |
|||||||
|
起升机构 |
W15；单绳拉力 800 Kg |
|||||||
|
钢丝绳 |
（60m）Φ8 |
|||||||
|
吊钩 |
1T |
|||||||
|
支腿 |
支腿型式 |
前后H 型 |
||||||
|
支腿材料 |
型材Q345B/5-10mm |
|||||||
|
支腿跨距 |
纵向（mm）：5100，横向（mm）：4000 |
|||||||
|
液压锁 |
四个支腿都带双向液压锁 |
|||||||
|
后支腿频闪灯 |
黄色；两只 |
|||||||
|
|
||||||||
|
车厢 |
材料 |
优质碳钢及型材，铺 3 ㎜防滑花纹钢板 |
||||||
|
工具箱 |
1200*400*500；模具冲压门，带不锈钢门锁 |
|||||||
|
围栏 |
Φ20 不锈钢管 |
|||||||
|
踏步 |
驾驶室侧带上下踏步 |
|||||||
|
侧、后防护 |
优质碳钢冷弯型材；强度高 |
|||||||
|
|
轮罩 |
注塑模具成型，美观，强度高 |
|
转台 |
立臂 |
低合金钢板拼焊组成 |
|
回转支承 |
单排四点接触球式带外齿，QWD 011.40.900 |
|
|
减速机 |
齿轮传动式，IHKN4B64E |
|
|
马达 |
轴向柱塞马达；XM-F40 |
|
|
吊篮 |
额定载荷 |
≤200Kg |
|
尺寸 |
长X 宽X 高（mm）：1080X620X1150 |
|
|
调平形式 |
外置拉杆机械调平 |
|
|
保险带 |
一副 |
|
|
调平装置 |
机械调平，拉杆外置 |
|
|
液压系统 |
液压油箱 |
80L；带液位表 |
|
齿轮泵 |
定量泵，流量 32ml/r |
|
|
工作压力 |
带压力表；16MPa |
|
|
液压阀组 |
集成电磁阀组 |
|
|
油缸 |
11 只；带双向平衡阀或液压锁进行锁止，保证安 全 |
|
|
操作系统 |
支腿 |
手动操作，各支腿可单独可调，上下车互锁 |
|
操作方式 |
手动和电动结合 |
|
|
臂架动作 |
转台和吊篮电动双位操作 |
|
|
发动机启动、熄 火 |
转台和吊篮双位操作 |
|
|
发动机油门 |
手动拉线 |
|
|
油漆 |
知名品牌油漆；颜色光滑，线条美观； |
|
|
标识及标牌 |
清晰、醒目、**不褪色 |
|
5、作业范围图
6、主要液压元件清单
|
序号 |
货物名称 |
规格 |
产地 |
制造商名称 |
单位 |
数量 |
|
1 |
小臂油缸 |
63/35-440*710 |
湖北随州 |
湖北博利 |
只 |
1 |
|
2 |
上臂油缸 |
125/70-1175*1600 |
湖北随州 |
湖北博利 |
只 |
1 |
|
3 |
下臂油缸 |
125/70-1465*2163 |
湖北随州 |
湖北博利 |
只 |
1 |
|
4 |
垂直油缸 |
100/70-600*500 |
湖北随州 |
湖北博利 |
只 |
4 |
|
5 |
水平油缸 |
50/28-900*1200 |
湖北随州 |
湖北博利 |
只 |
4 |
|
6 |
伸缩油缸 |
80/55-2000*2350 |
湖北随州 |
湖北博利 |
只 |
1 |
|
7 |
平衡阀 |
25160BF |
江苏扬州 |
扬州中梅 |
只 |
3 |
|
8 |
液压锁 |
S0-H10B-1AL |
江苏扬州 |
扬州中梅 |
只 |
4 |
|
9 |
液压锁 |
S0-K8L-43 |
江苏扬州 |
扬州中梅 |
只 |
1 |
|
10 |
多路阀 |
DL-8G |
江苏扬州 |
扬州中梅 |
只 |
1 |
|
11 |
集成块 |
ZMFB-14（5 联） |
江苏扬州 |
扬州中梅 |
台 |
1 |
|
12 |
节流阀 |
GKZ-14 |
江苏扬州 |
扬州中梅 |
只 |
2 |
|
13 |
节流阀 |
MK-6G |
江苏扬州 |
扬州中梅 |
只 |
2 |
|
14 |
梭阀 |
WYS-02 |
江苏扬州 |
扬州中梅 |
只 |
1 |
|
15 |
单向阀 |
DIF-L10H |
江苏扬州 |
扬州中梅 |
只 |
1 |
|
16 |
回转支承 |
QWD011.40.900 |
山东烟台 |
烟台浩阳 |
台 |
1 |
|
17 |
减速机 |
IHKN4B64E |
山东泰安 |
泰安艺群 |
台 |
1 |
|
18 |
液压绞盘 |
W15 |
山东济宁 |
泰安艺群 |
台 |
1 |
|
19 |
齿轮泵 |
CB-FC32 |
河北邢台 |
河北为国 |
台 |
1 |
|
20 |
液压马达 |
XM-F40 |
山东邹城 |
邹城三洋 |
台 |
1 |
|
21 |
动力单元 |
SWH-G02-C6-20 |
湖北随州 |
湖北随州 |
台 |
1 |
