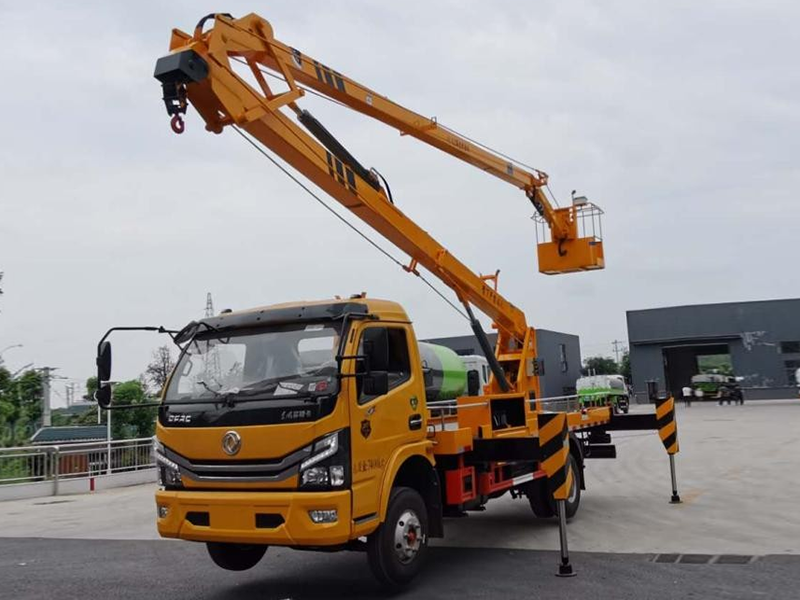

主要特点：
1、臂架采用高强度钢板 HQ60/5.0，折弯焊接成型，受力大，强度高；
2、H 型支腿稳定性好，支腿可同时或单独操作，操作灵活，能适应多种工况；
3、转台双向 360°回转，采用了齿轮传动式减速机构；（具有自润滑和自锁功能）
4、上车操作采用集成电控阀块模式，布局美观，操作平稳，维护方便；
5、下车与上车互锁，操作安全、可靠；
6、上车操作通过节流阀实现无极调速；
7、吊篮采用外置拉杆机械式调平，更加稳定和可靠；
8、转台和吊篮设有启动和熄火开关，操作方便，节省燃油；
1、高空作业车工作用途
通过工作臂的折叠、变幅、回转将作业人员和作业工具送到指定的高空作业位置进行高空作业。
2. 适用标准
供货方应使用**颁布执行的**标准、行业标准，在用户方同意时可以使用其他性能更高的标准。行业标准中已对产品质量做出规定的条款，供货方所提供的产品性能应达到**标准。当以上标准中的条款与本技术条件发生偏差时，应以本技术条件为准。
引 用 有 以 下 标 准 ： 1）GB/T9465《高空作业车》
2） GB3766 《液压系统通用技术条件》
3） GB7258《机动车运行安全技术条件》
4） GB1589 《汽车外廓尺寸载荷及质量限值》
5） GB4785 《汽车及挂车外部照明和光信号装置的安装规定》
6） GB11567.1.2 《汽车和挂车侧面及后下部防护的要求》
7） QC/T252 《专用汽车定型试验规程》
8） JB/ZQ3011 工程机械焊接通用技术条件
9） JG5099 《高空作业机械安全规则》
10） CCAP-C11-01-2014 《强制形产品认证实施细则 汽车》
3、使用环境条件
1)海拔高度： ≤5000 米
2)环境温度： -35℃ ～ +40℃
3)相对湿度： ≤95%（25℃）
4) 抗震能力： 地面水平加速度 0.3g
地面垂直加速度 0.15g 同时作用持续三个正弦波安全系数 1.67
5) **日温差： 15℃
6) 日照强度(风速 0.5m/s 时)：0.1W/cm2
7)**风速： ≤ 10.7m/s1）
4、 主要技术参数
|
车型 号 |
CLW5070JGK6HX |
|||||
|
主要技术参数 |
底盘型号 |
长×宽×高（mm） |
后悬 |
总质量 （Kg） |
轴 距 |
发动机排放 |
|
EQ1095SJ8CD2 |
8600×2200×3200 |
2740 |
7400 |
3800 |
国六 |
|
|
上装基本配 置 |
臂架 |
臂架形式 |
三节折臂 |
|||
|
材料 |
HQ60/5mm |
|||||
|
臂架截面 |
四边形 |
|||||
|
起伏角度 |
0°-70°(相对水平面) |
|||||
|
作业工况 |
**作业高度 |
18.5m |
||||
|
**作业高度时作 业幅度 |
1.6m |
|||||
|
**作业幅度 |
8m |
|||||
|
**作业幅度时作 业高度 |
11.4m |
|||||
|
回转 |
双向 360°连续回转 |
|||||
|
吊臂 |
**起吊质量 |
900Kg | ||
|
伸缩起重臂 |
无伸缩 | |||
|
**起吊高度 |
8.3m | |||
|
**起吊幅度 |
6.7m | |||
|
起升机构 |
IQKN1B6Y；单绳拉力 800 Kg | |||
|
钢丝绳 |
（40m）Φ8 | |||
|
吊钩 |
1T | |||
|
支腿 |
支腿型式 |
前后H 型 | ||
|
支腿材料 |
型材Q345B/5mm | |||
|
支腿跨距 |
纵向（mm）：4650（4160），横向（mm） 3900 | |||
|
液压锁 |
四个支腿都带双向液压锁 | |||
|
后支腿频闪灯 |
黄色；两只 | |||
|
材料 |
优质碳钢及型材，铺 3 ㎜防滑花纹钢板 | |||
|
工具箱 |
1200*400*400；模具冲压门，带不锈钢门锁 | |||
|
围栏 |
Φ20 不锈钢管 | |||
|
踏步 |
驾驶室左侧带上下踏步 | |||
|
侧、后防护 |
优质碳钢冷弯型材；强度高 | |||
|
轮罩 |
模具成型，美观，强度高 | |||
|
洗手水箱 |
无 | |||
|
立臂 |
低合金钢板拼焊组成 | |||
|
回转支承 |
单排四点接触球式带外齿，QWD710.20A | |||
|
减速机 |
齿轮传动式，IHKN3B6Y | |||
|
马达 |
BMT-310 | |||
|
额定载荷 |
≤200Kg | |||
|
尺寸 |
长X 宽X 高（mm）：1080X620X1150 | |||
|
调平形式 |
外置拉杆机械调平 | |||
|
保险带 |
一副 | |||
|
调平装置 |
机械调平，拉杆外置 | |||
|
液压油箱 |
80L；带液位表 | |||
|
齿轮泵 |
定量泵，流量 25ml/r | |||
|
工作压力 |
带压力表；16MPa | |||
|
液压阀组 |
集成电磁阀组 | |||
|
油缸 |
11 只；带双向平衡阀或液压锁进行锁止，保证安 全 | |||
|
支腿 |
手动操作，各支腿可单独可调，上下车互锁 | |||
|
操作方式 |
手动和电动结合 | |||
|
臂架动作 |
转台和吊篮电动双位操作 | |||
|
油 漆 标识及标牌 |
发动机启动、熄 火 |
转台和吊篮双位操作 |
|
发动机油门 |
手动拉线 |
|
|
知名品牌油漆；颜色光滑，线条美观； 清晰、醒目、**不褪色 |
||

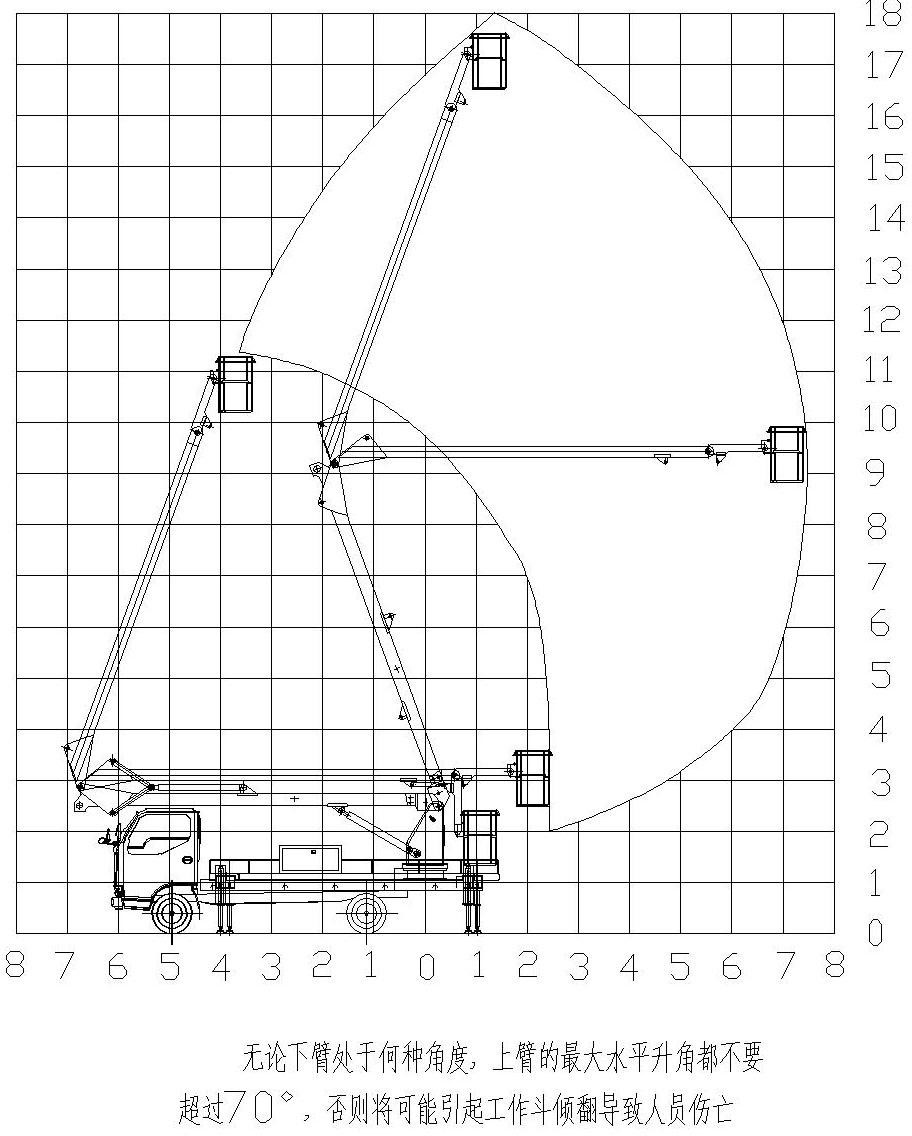

5、作业范围图
6、主要液压元件清单
|
序号 |
货物名称 |
规格 |
产地 |
制造商名称 |
单位 |
数量 |
|
1 |
小臂油缸 |
63/35-380*650 |
湖北随州 |
湖北博利 |
只 |
1 |
|
2 |
上臂油缸 |
100/63-1022*1403 |
湖北随州 |
湖北博利 |
只 |
1 |
|
3 |
下臂油缸 |
100/63-1076*1535 |
湖北随州 |
湖北博利 |
只 |
1 |
|
4 |
垂直油缸 |
80/55-500 |
湖北随州 |
湖北博利 |
只 |
4 |
|
5 |
水平油缸 |
50/28-800*1100 |
湖北随州 |
湖北博利 |
只 |
4 |
|
6 |
伸缩油缸 |
63/35-1000*1300 |
湖北随州 |
湖北博利 |
只 |
1 |
|
7 |
平衡阀 |
25160BF |
江苏扬州 |
扬州中梅 |
只 |
3 |
|
8 |
液压锁 |
S0-K8L-41B |
江苏扬州 |
扬州中梅 |
只 |
4 |
|
9 |
液压锁 |
S0-K8L-43 |
江苏扬州 |
扬州中梅 |
只 |
1 |
|
10 |
多路阀 |
DL-8G |
江苏扬州 |
扬州中梅 |
只 |
1 |
|
11 |
集成块 |
ZMFB-14（6 联） |
江苏扬州 |
扬州中梅 |
台 |
1 |
|
12 |
节流阀 |
GKZ-14 |
江苏扬州 |
扬州中梅 |
只 |
2 |
|
13 |
交叉溢流阀 |
VLP40-DI-38 |
江苏扬州 |
扬州中梅 |
只 |
1 |
|
14 |
回转支承 |
QWD730.20 |
山东烟台 |
烟台浩阳 |
台 |
1 |
|
15 |
减速机 |
CW-28 |
湖北随州 |
随州亿丰 |
台 |
1 |
|
16 |
起升机构 |
IQKN1B6Y |
山东泰安 |
泰安艺群 |
台 |
1 |
|
17 |
齿轮泵 |
CB-FC25 |
湖北十堰 |
十堰睿智 |
台 |
1 |
|
18 |
液压马达 |
BMP-50 |
江苏镇江 |
镇江大力 |
台 |
1 |
|
19 |
绞车马达 |
BMT-100/PHF |
江苏镇江 |
镇江大力 |
台 |
1 |
