底盘配置:
底盘型号:EQ1075DJ5CDF ,主要配置:东风凯普特双排驾驶室,五十铃ZD30D16-6N 发动机国六排放 163 马力 120KW,东风万里扬五档变速器,带空调,方向助力,前门中控锁电动窗,标配 7.50R16 轮胎,断气刹。
专用性能:
液压 360 度全回转,三节折叠臂,单液压举升缸,带双向平衡阀,带电控操作举升臂, 四支液压油缸可调式支腿带双向液压锁(支腿操作为手动操作,可单独**),上下二套操作台,带 1 吨吊钩,**起吊重量 1 吨。
主要特点:
1、设备结构紧凑,坚固耐用,操作方便可靠。独特的全回转三节臂液压操控系统设计使工作人员操作更平稳,能更安全的将工作人员送到作业位置,进行维修,安装,清洗,摄影,造船, 化工,电力抢修,剪枝,更换路灯及其他工程高空作业抢修!
2、臂架和支腿均采用低合金 Q345 型材,四周无焊缝,外形美观,受力大,强度高;
3、H 型支腿稳定性好,支腿可同时或单独操作,操作灵活,能适应多种工况;
4、回转机构采用可调节式,方便调节;
5、转台双向 360°回转,采用了**的涡轮蜗杆式减速机构(具有自润滑和自
锁功能),后期维护也可方便的通过调整螺栓位置轻松达到效果;
6、上车操作采用集成电控阀块模式,布局美观,操作平稳,维护方便;
7、下车与上车互锁,操作安全、可靠;
8、上车操作通过节流阀实现无极调速;
9、工作平台采用机械式调平,更加稳定和可靠;
10、转台和吊篮设有启动和熄火开关,操作方便,节省燃油;
1、高空作业车工作用途
通过工作臂的折叠、变幅、回转将作业人员和作业工具送到指定的高空作业位置进行高空作业。
2. 适用标准
供货方应使用**颁布执行的**标准、行业标准,在用户方同意时可以使用其他性能更高的标准。行业标准中已对产品质量做出规定的条款,供货方所提供的产品性能应达到**标准。当以上标准中的条款与本技术条件发生偏差时,应以本技术条件为准。
引 用 有 以 下 标 准 : 1)GB/T9465《高空作业车》
2) GB3766 《液压系统通用技术条件》
3) GB7258《机动车运行安全技术条件》
4) GB1589 《汽车外廓尺寸载荷及质量限值》
5) GB4785 《汽车及挂车外部照明和光信号装置的安装规定》
6) GB11567.1.2 《汽车和挂车侧面及后下部防护的要求》
7) QC/T252 《专用汽车定型试验规程》
8) JB/ZQ3011 工程机械焊接通用技术条件
9) JG5099 《高空作业机械安全规则》
10) CCAP-C11-01-2014 《强制形产品认证实施细则 汽车》
3、使用环境条件
1)海拔高度: ≤5000 米
2)环境温度: -35℃ ~ +40℃
3)相对湿度: ≤95%(25℃)
4) 抗震能力: 地面水平加速度 0.3g
地面垂直加速度 0.15g 同时作用持续三个正弦波安全系数 1.67
5) **日温差: 15℃
6) 日照强度(风速 0.5m/s 时):0.1W/cm2
7)**风速: ≤ 10.7m/s1)
车型 号 |
CLW5071JGK6HX | |||||||
主要技术参数 |
底盘型号 |
长×宽×高(mm) |
后悬 |
总质量 (Kg) |
轴 距 |
发动机排放 | ||
EQ1075DJ5CDF |
8600×2200×3200 |
2031 |
6950 |
3800 |
国六 | |||
上装基本配置 |
臂架 |
臂架形式 |
三节折臂 | |||||
材料 |
HQ60/5mm | |||||||
臂架截面 |
四边形 | |||||||
起伏角度 |
0°-70°(相对水平面) | |||||||
作业工况 |
**作业高度 |
18.5m | ||||||
**作业高度时作 业幅度 |
1.6m | |||||||
**作业幅度 |
8m | |||||||
**作业幅度时作 业高度 |
11.4m | |||||||
回转 |
双向 360°连续回转 | |||||||
吊臂 |
**起吊质量 |
900Kg | ||||||
**起吊高度 |
8.3m | |||||||
**起吊幅度 |
6.7m | |||||||
起升机构 |
IQKN1B6Y;单绳拉力 800 Kg | |||||||
钢丝绳 |
(40m)Φ8 | |||||||
吊钩 |
1T | |||||||
支腿 |
支腿型式 |
前后H 型 | ||||||
支腿材料 |
型材Q345B/5mm | |||||||
支腿跨距 |
纵向(mm):4650(4160),横向(mm) 3900 | |||||||
液压锁 |
四个支腿都带双向液压锁 | |||||||
后支腿频闪灯 |
黄色;两只 | |||||||
| ||||||||
|
材料 |
优质碳钢及型材,铺 3 ㎜防滑花纹钢板 |
车厢 |
工具箱 |
1200*400*400;模具冲压门,带不锈钢门锁 |
围栏 |
Φ20 不锈钢管 |
|
踏步 |
驾驶室左侧带上下踏步 |
|
侧、后防护 |
优质碳钢冷弯型材;强度高 |
|
轮罩 |
模具成型,美观,强度高 |
|
洗手水箱 |
无 |
|
转台 |
立臂 |
低合金钢板拼焊组成 |
回转支承 |
单排四点接触球式带外齿,QWD710.20A |
|
减速机 |
齿轮传动式,IHKN3B6Y |
|
马达 |
BMT-310 |
|
吊篮 |
额定载荷 |
≤200Kg |
尺寸 |
长X 宽X 高(mm):1080X620X1150 |
|
调平形式 |
外置拉杆机械调平 |
|
保险带 |
一副 |
|
调平装置 |
机械调平,拉杆外置 |
|
液压系统 |
液压油箱 |
80L;带液位表 |
齿轮泵 |
定量泵,流量 25ml/r |
|
工作压力 |
带压力表;16MPa |
|
液压阀组 |
集成电磁阀组 |
|
油缸 |
11 只;带双向平衡阀或液压锁进行锁止,保证安 全 |
|
操作系统 油 漆 标识及标牌 |
支腿 |
手动操作,各支腿可单独可调,上下车互锁 |
操作方式 |
手动和电动结合 |
|
臂架动作 |
转台和吊篮电动双位操作 |
|
发动机启动、熄 火 |
转台和吊篮双位操作 |
|
发动机油门 |
手动拉线 |
|
知名品牌油漆;颜色光滑,线条美观; 清晰、醒目、**不褪色 |

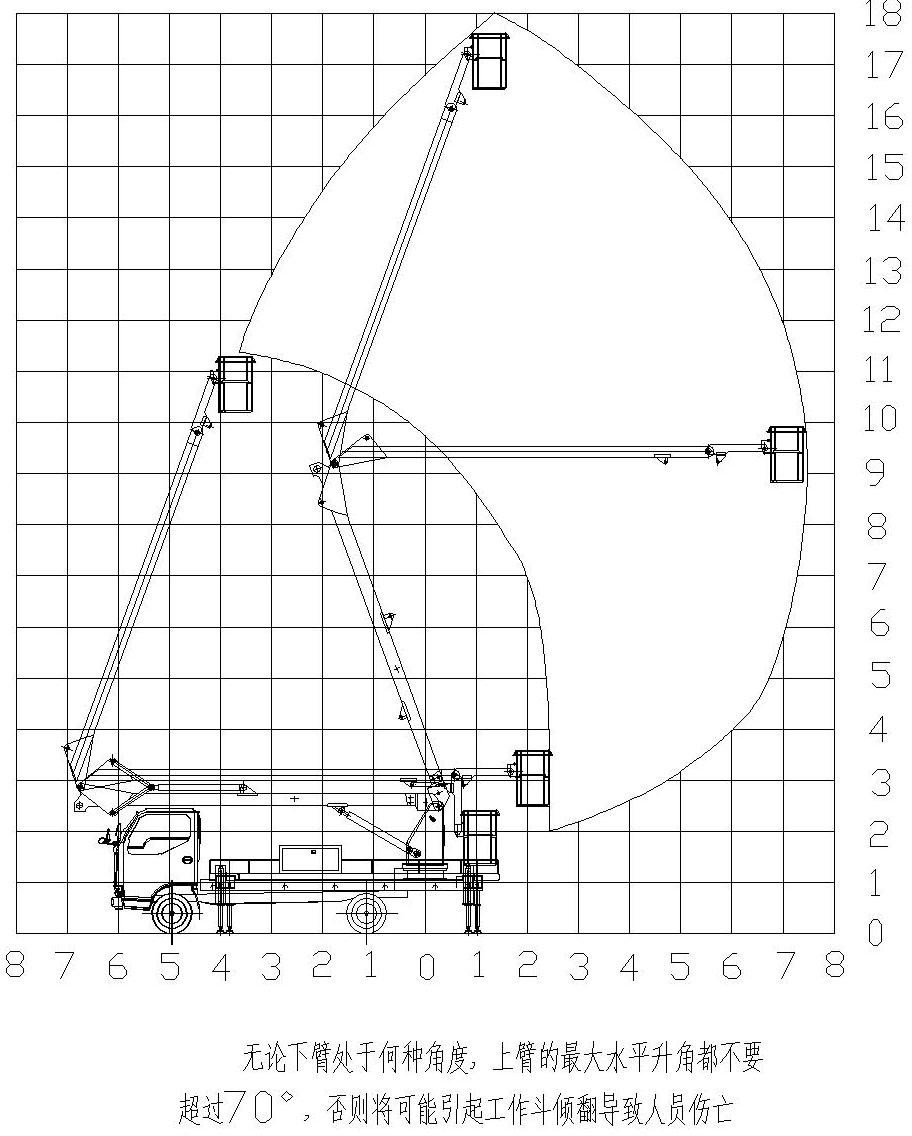

5、作业范围图
