底盘配置:
4KH1CN6LB功率 88KW 120马力/双排驾驶室,3360 轴距,7.00 钢丝胎,气刹,五档箱, 前桥 2 吨,后桥 3.5 吨,带方向助力,带排气制动,原厂 ABS

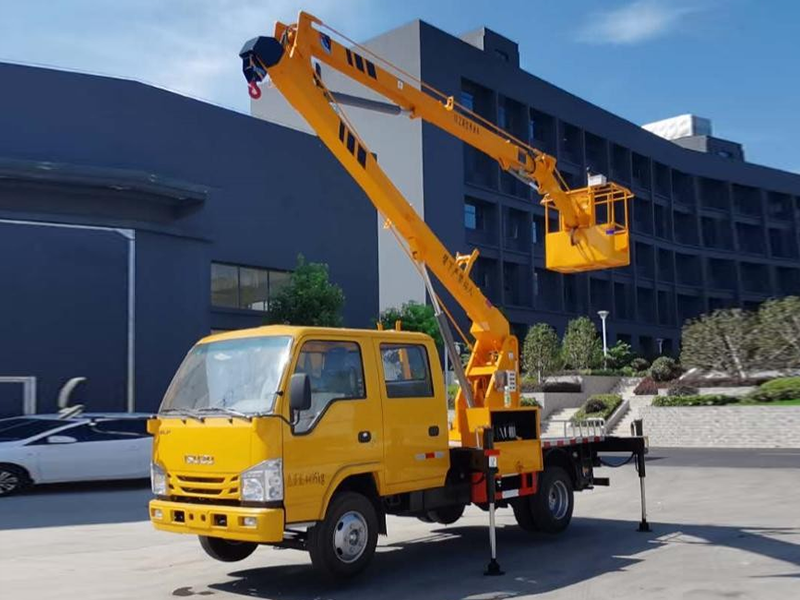

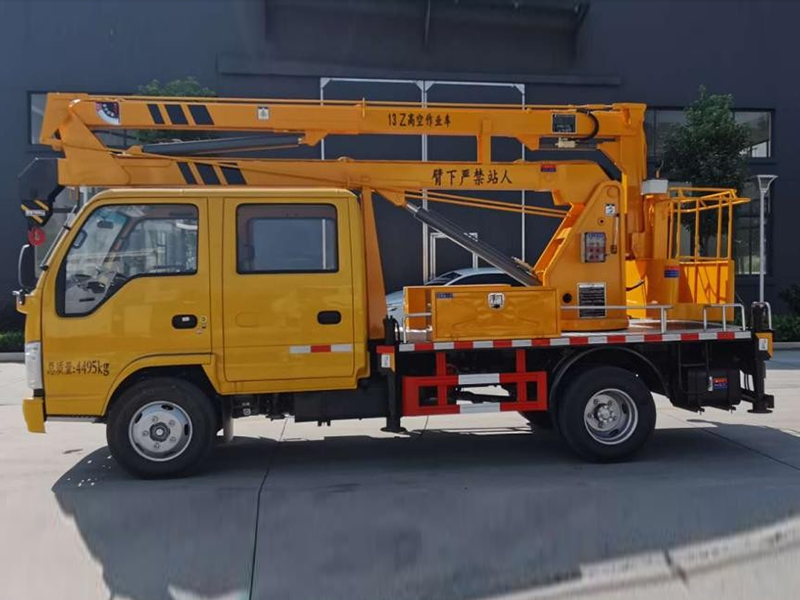

专用性能:
液压 360 度全回转,三节折叠臂,单液压举升缸,带双向平衡阀,带电控操作举升臂, 四支液压油缸可调式支腿带双向液压锁(支腿操作为手动操作,可单独**),上下二套操作台,**作业高度 13 米,**作业半径 5.6 米,**起吊重量 1 吨。
设备结构紧凑,坚固耐用,操作方便可靠。独特的全回转三节臂液压操控系统设计使工作人 员操作更平稳,能更安全的将工作人员送到作业位置,进行维修,安装,清洗,摄影,造船,化工, 电力抢修,剪枝,更换路灯及其他工程高空作业抢修!
主要特点:
1、臂架和支腿均采用低合金 Q355B 型材,四周无焊缝,外形美观,受力大,强度高;
2、H 型支腿稳定性好,支腿可同时或单独操作,操作灵活,能适应多种工况;
3、回转机构采用可调节式,方便调节;
4、转台双向 360°回转,采用了**的涡轮蜗杆式减速机构(具有自润滑和自锁功能),后期维护也可方便的通过调整螺栓位置轻松达到效果;
5、上车操作采用集成电控阀块模式,布局美观,操作平稳,维护方便;
6、下车与上车互锁,操作安全、可靠;
7、上车操作通过节流阀实现无极调速;
8、吊篮采用外置拉杆机械式调平,更加稳定和可靠;
9、转台和吊篮设有启动和熄火开关,操作方便,节省燃油;
作业工况图
1、高空作业车工作用途
通过工作臂的折叠、变幅、回转将作业人员和作业工具送到指定的高空作业位置进行高空作业。
2. 适用标准
供货方应使用**颁布执行的**标准、行业标准,在用户方同意时可以使用其他性能更高的标准。行业标准中已对产品质量做出规定的条款,供货方所提供的产品性能应达
到**标准。当以上标准中的条款与本技术条件发生偏差时,应以本技术条件为准。引用有以下标准:
1) GB/T9465《高空作业车》
2) GB3766 《液压系统通用技术条件》
3) GB7258《机动车运行安全技术条件》
4) GB1589 《汽车外廓尺寸载荷及质量限值》
5) GB4785 《汽车及挂车外部照明和光信号装置的安装规定》
6) GB11567.1.2 《汽车和挂车侧面及后下部防护的要求》
7) QC/T252 《专用汽车定型试验规程》
8) JB/ZQ3011 工程机械焊接通用技术条件
9) JG5099 《高空作业机械安全规则》
10) CCAP-C11-01-2014 《强制形产品认证实施细则 汽车》
3、使用环境条件
1)海拔高度: ≤5000 米
2)环境温度: -35℃ ~ +40℃
3)相对湿度: ≤95%(25℃)
4) 抗震能力: 地面水平加速度 0.3g
地面垂直加速度 0.15g 同时作用持续三个正弦波安全系数 1.67
5) **日温差: 15℃
6) 日照强度(风速 0.5m/s 时):0.1W/cm2 7)**风速: ≤ 10.7m/s1)
4、 主要技术参数
上装 |
臂架 |
臂架形式 |
三节折臂 |
材料 |
型材Q345B/4mm |
||
臂架截面 |
四边形 |
||
起伏角度 |
0°-70°(相对水平面) |
||
|
**作业高度 |
12m |
基本配 置 |
作业工况 |
**作业高度时 作业幅度 |
3m |
||
**作业幅度 |
5.2m |
||||
**作业幅度时 作业高度 |
8.3m |
||||
回转 |
双向 360°连续回转 |
||||
|
吊臂 |
**起吊质量 |
1000Kg |
||
**起吊高度 |
6.8m |
||||
吊钩 |
1T |
||||
支腿 |
支腿型式 |
前后H 型 |
|||
支腿材料 |
型材Q345B/5mm |
||||
支腿跨距 |
纵向(mm):3240,横向(mm):3180 |
||||
液压锁 |
四个支腿都带双向液压锁 |
||||
后支腿频闪灯 |
黄色;两只 |
||||
车厢 |
材料 |
优质碳钢及型材,铺 3 ㎜防滑花纹钢板 |
|||
工具箱 |
1200*400*500;模具冲压门,带不锈钢门锁 |
||||
围栏 |
Φ20 不锈钢管 |
||||
踏步 |
驾驶室侧带上下踏步 |
||||
侧、后防护 |
优质碳钢冷弯型材;强度高 |
||||
轮罩 |
注塑模具成型,美观,强度高 |
||||
转台 |
立臂 |
低合金钢板拼焊组成 |
|||
回转支承 |
单排四点接触球式带外齿,QWD730.20 |
||||
减速机 |
涡轮蜗杆式,CW-28 |
||||
马达 |
BMP-50 |
||||
吊篮 |
额定载荷 |
≤200Kg |
|||
尺寸 |
长X 宽X 高(mm):1080X620X1150 |
||||
调平形式 |
外置拉杆机械调平 |
||||
保险带 |
一副 |
||||
调平装置 |
机械调平,拉杆外置 |
||||
液压系统 |
液压油箱 |
65L;带液位表 |
|||
齿轮泵 |
定量泵,流量 25ml/r |
||||
工作压力 |
带压力表;16MPa |
||||
液压阀组 |
集成电磁阀组 |
||||
油缸 |
12 只;带双向平衡阀或液压锁进行锁止,保证安 全 |
||||
操作系统 |
支腿 |
手动操作,各支腿可单独可调,上下车互锁 |
|||
操作方式 |
手动和电动结合 |
||||
臂架动作 |
转台和吊篮电动双位操作 |
||||
发动机启动、熄 火 |
转台和吊篮双位操作 |
油 漆标识及标牌 |
发动机油门 |
手动拉线 |
知名品牌油漆;颜色光滑,线条美观; 清晰、醒目、**不褪色 |

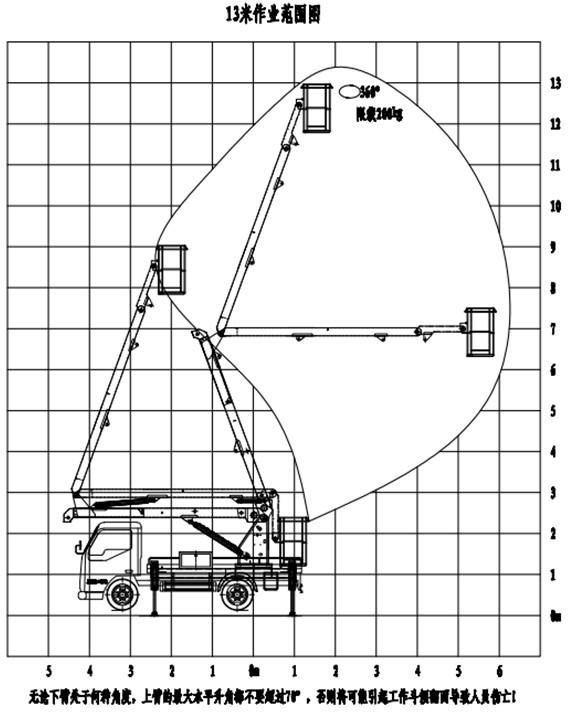

5、作业范围图
![/202204/1650435608_b3e662356571f43b4476.png](/public/uploads/202204/1650435608_b3e662356571f43b4476.png)
6、主要液压元件清单
序号 |
货物名称 |
规格 |
产地 |
制造商名称 |
单位 |
数量 |
1 |
小臂油缸 |
63/35-380*650 |
湖北随州 |
湖北博利 |
只 |
1 |
2 |
上臂油缸 |
100/63-1022*1403 |
湖北随州 |
湖北博利 |
只 |
1 |
3 |
下臂油缸 |
100/63-1076*1535 |
湖北随州 |
湖北博利 |
只 |
1 |
4 |
垂直油缸 |
80/55-500 |
湖北随州 |
湖北博利 |
只 |
4 |
5 |
水平油缸 |
50/28-800*1100 |
湖北随州 |
湖北博利 |
只 |
4 |
6 |
伸缩油缸 |
63/35-1000*1300 |
湖北随州 |
湖北博利 |
只 |
1 |
7 |
平衡阀 |
25160BF |
江苏扬州 |
扬州中梅 |
只 |
3 |
8 |
液压锁 |
S0-K8L-41B |
江苏扬州 |
扬州中梅 |
只 |
4 |
9 |
液压锁 |
S0-K8L-43 |
江苏扬州 |
扬州中梅 |
只 |
1 |
10 |
多路阀 |
DL-8G |
江苏扬州 |
扬州中梅 |
只 |
1 |
11 |
集成块 |
ZMFB-14(5联) |
江苏扬州 |
扬州中梅 |
台 |
1 |
12 |
节流阀 |
GKZ-14 |
江苏扬州 |
扬州中梅 |
只 |
2 |
13 |
交叉溢流阀 |
VLP40-DI-38 |
江苏扬州 |
扬州中梅 |
只 |
1 |
14 |
回转支承 |
QWD730.20 |
山东烟台 |
烟台浩阳 |
台 |
1 |
15 |
减速机 |
CW-28 |
湖北随州 |
随州亿丰 |
台 |
1 |
16 |
齿轮泵 |
CB-FC25 |
河北邢台 |
河北为国 |
台 |
1 |
17 |
液压马达 |
BMP-50 |
镇江 |
镇江大力 |
台 |
1 |
18 |
绞车马达 |
BMT-100/PHF |
镇江 |
镇江大力 |
台 |
1 |
整车出厂:出具正规底盘合格证、整车合格证、全国统一机动车上户**、随车工具、车辆质保手册、全国服务站名录等。
