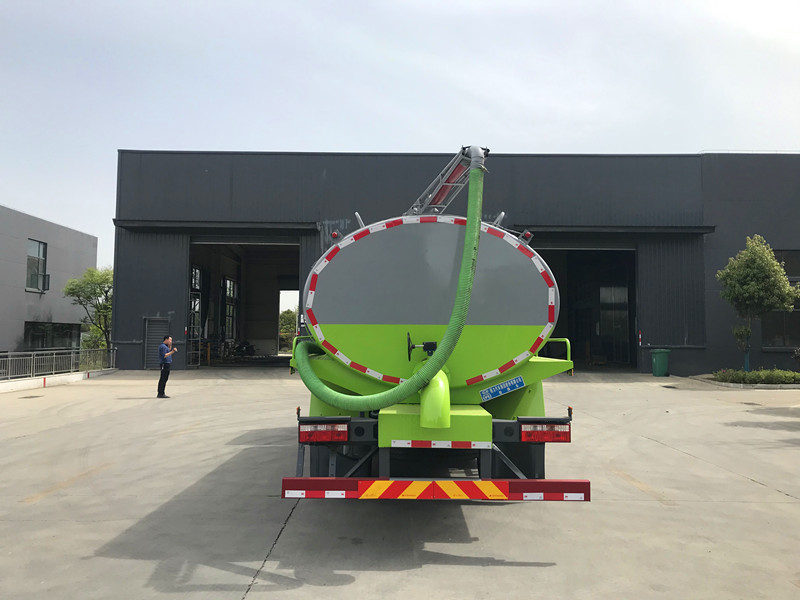

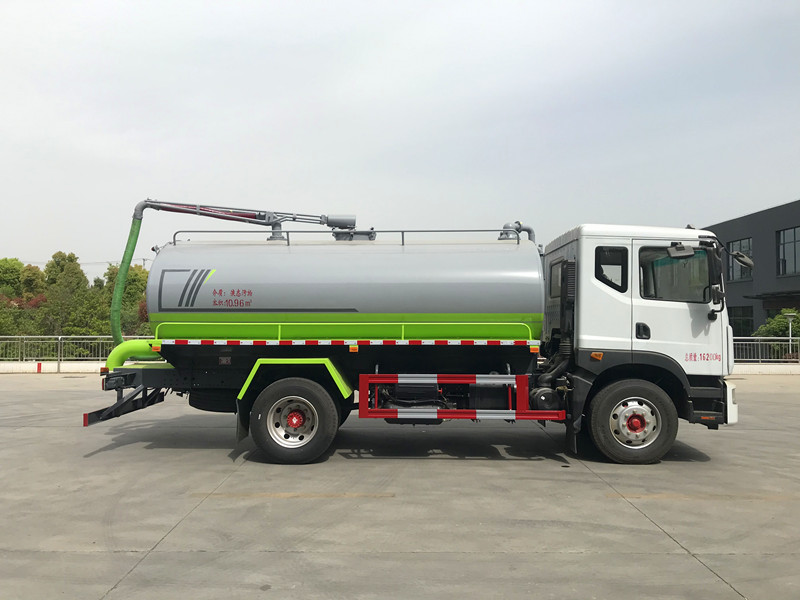

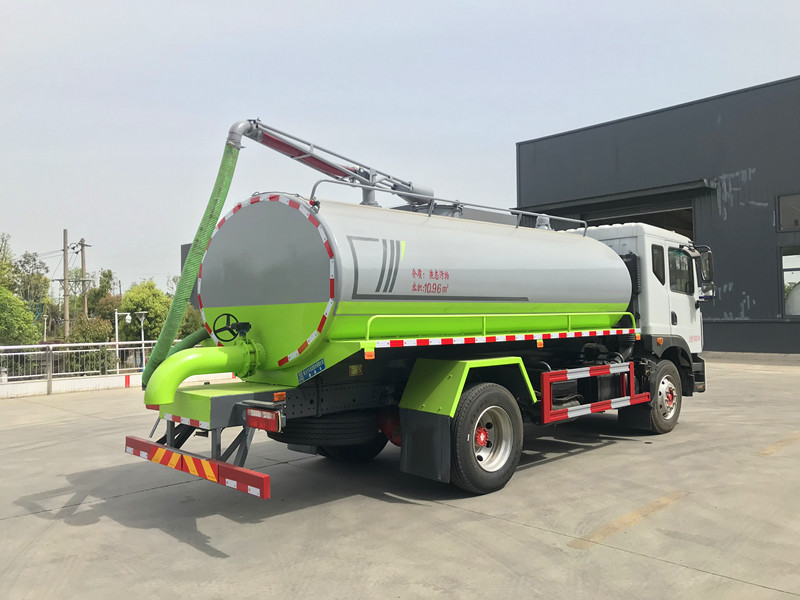

东风D9吸粪车（国六）

【主要技术参数】

产品**

程力牌

公告批次

356

产品名称

CL5161GXE6HQ型吸粪车

产品号

ARVLK76005V

总质量(Kg)

16200

罐体容积(m3)

12.5

额定载质量(Kg)

8420,8355

外形尺寸(mm)

7760×2500×3300

整备质量(Kg)

7650

货厢尺寸(mm)

××

额定载客(人)

准拖挂车总质量(Kg)

驾驶室准乘人数(人)

2,3

载质量利用系数

接近角/离去角(°)

19/9

前悬/后悬(mm)

1260/2550

轴数

2

轴距(mm)

3950,4500,4700,5000,5300,5600

轴荷(Kg)

5600/10600

**车速(Km/h)

105

其它

1.该车仅采用3950mm轴距的底盘,主要专用装置:罐体及吸粪装置,主要用于抽排运送污水、粪便、泥浆等液态污物;罐体总容量为10.96立方米,有效容积为10.44立方米,罐体外形尺寸(长×长轴×短轴)(mm):4700×2250×1550,介质:液态污物,密度:800千克/立方米; 2.侧防护材料为Q235,后防护材料为Q23**,左右侧面及后防护均采用焊接连接,后防护断面尺寸(mm):150×60,后防护离地高度(mm)400; 3.随底盘选装驾驶室,选装底盘附件储气筒尿素罐安装位置,选装罐体后部结构样式.4、ABS系统**器型号/厂家:J ABS/焦作博瑞克**技术有限公司,ABS/ASR-24V-4S/4M/襄阳东风隆诚机械有限责任公司。选装真空泵安装位置。

【底盘技术参数】

底盘型号

EQ1165LJ9CDE

底盘名称

载货汽车底盘（二类）

**名称

东风牌

生产企业

东风汽车股份有限公司

外形尺寸(mm)

7020,7880,8080,8380,8857,9707×2380,2425,2490,2465×2845,3225,2785

轮胎数

6

接近角/离去角(°)

19/13,19/17

轮胎规格

9.00R20 16PR,10.00R20 18PR,295/80R22.5 18PR,275/80R22.5 18PR

钢板弹簧片数

8/10+7

前轮距(mm)

1862,1933,1949,1898,1904

燃料种类

柴油

后轮距(mm)

1806,1865

排放标准

GB17691-2018国Ⅵ

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

D4.0NS6B195

D4.5NS6B220

B6.2NS6B230

YCS04200-68

YCY30165-60

CY4SK761

B6.2NS6B210

YCY30170-60

D45TCIF1

东风康明斯发动机有限公司

东风康明斯发动机有限公司

东风康明斯发动机有限公司

广西玉柴机器股份有限公司

广西玉柴机器股份有限公司

东风朝阳朝柴动力有限公司

东风康明斯发动机有限公司

广西玉柴机器股份有限公司

昆明云内动力股份有限公司

4000

4500

6200

4156

2970

4087

6200

2970

4461

143

162

169

147

121

145

154

125

162

尊敬的客户：
　　我们遵循的质量方针是："产品**是我们永恒的目标，用户满意是我们不懈的追求，优质服务是我们**的承诺。"
　　为此，我们做出如下承诺：

☆质量方针

　　创**服务企业；造用户满意产品；树国内知名品牌。

☆质量目标

　　贯彻GB/T9001-2000标准，建立保持并持续改进质量管理体系；
　　整车一次交检合格率≥92%，三年内每年递增1%以上；
　　整车出厂合格率**；
　　顾客满意度≥90%，三年内每年递增1%以上。

☆质量承诺

　对产品**负责；服务让顾客**满意。

☆质保范围

一、培训人员：
　　1、由我厂安排**工程师组织集体培训，学习理论及进行实际操作；
　　2、通过理论学习和实际操作后达到厂方技术要求；
　　**、掌握专用车的基本理论.性能以及功能；
　　**、按程序能熟练的操作；
　　第三、能排除一般技术故障。
二、维修分支机构．地点．技术力量．联系方式：
　　1、分支机构：“东风二汽技术服务站”；
　　2、地点：所在省．地．市．县均有；
　　3、技术力量：按二汽统一要求达到“工程师”等级的。
三、免费维修方案以及期限
　　1、跟踪服务时间：终身；
　　2、在交客户使用之日起，在正常使用范围内，行驶10000公里内或一年内免费修理(不包括易损件和电器部分)，超过一年，只收取零件费，易损件除外；
　　3、服务到达时间：省内，二十四小时内到达；其它地区，二十四小时内派出人员；
四、免费期后配件供应价格方式
　　1、方式：在所在地东风技术服务站统一供货,根据用户要求由厂方直接发货；
　　2、配件只收工本费,不加其他费用。

　　五、产品底盘故障，请按底盘厂家在就近服务站维修。
